MONZA ПРОХОДНОЙ ЭЛЕМЕНТ

Проходной элемент для черепицы Röben Monza Plus. Заменяет одну черепицу на кровле.
Размеры: 467 х 303 мм.
Комплект: проходной элемент, кольцо гидрозатвора, монтажная инструкция и набор крепежа.
Устанавливается при монтаже и на готовую кровлю.

* – ранее использовалось название PT 10.

MONZA проходной элемент для монтажа на черепице Röben Monza Plus труб и вентиляторов диаметром 110 –160 мм и антенного ворота. Заменяет одну черепицу на кровле.

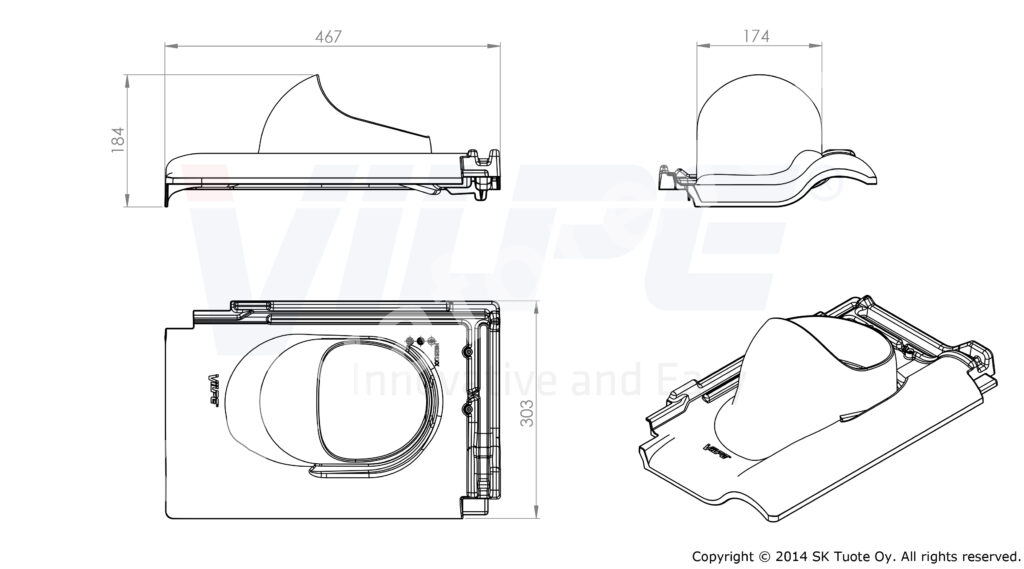

Размеры: ширина 303 мм, длина 467 мм.

Комплект: проходной элемент, кольцо гидрозатвора, монтажная инструкция и набор крепежа (саморезы 4хKLA-50).

Устанавливается при монтаже и на готовую кровлю.

Максимальный угол уклона кровли для труб разного диаметра:
труба Ø 110 мм - 60°*,
труба Ø 125 мм - 52°**,
труба Ø 160 мм - 48°.
* - угол уклона указан в комплекте с гофрированной трубой.
** - уклон 60°, если подрезать ворот трубы и проходного элемента, применить гибкий переходник и укоротить внутреннюю трубу.
Данные ориентировочны.
Минимальный рекомендуемый угол уклона кровли для монтажа 11,5°.
